200g/h臭氧發生器

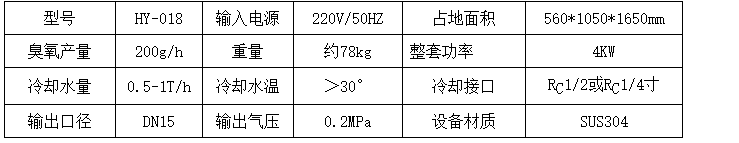

1、明細配置清單

臭氧發生器組成：200g蜂窩臭氧發生器塔、220V/50HZ（臭氧電 源、不銹鋼外殼、數顯電流表、數顯電壓表、臭氧指示燈、電源指示燈、風扇、臭氧濃度調節旋鈕等。

臭氧發生器特點：高效脫羥石英管臭氧發生器，蜂窩式超長壽命設計、臭氧濃度更高，其功率、體積比同類產品都小。

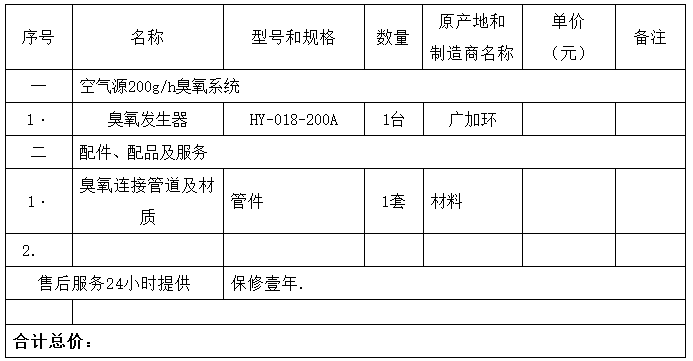

200g/h空氣源臭氧系統供貨清單及服務范圍

2、系統總體說明

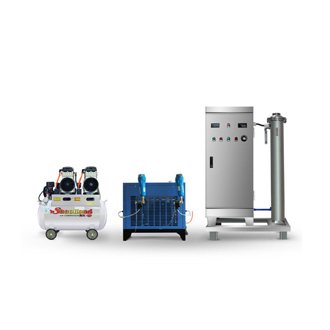

本系統配套產量200g/h的臭氧發生器1臺，采用2.2KW無油或螺桿壓縮機，7.5P冷干機，兩組過濾器，0.3m3儲氣罐等組成。

3、產品特點及性能說明

◆先進的蜂窩式電暈放電技術

◆最優化的機械設計

◆先進的IGBT供電單元

◆低諧波污染

◆低能耗

◆臭氧濃度高、結實耐用

◆結構緊湊

◆低維護工作量

◆自動化界面控制

◆放電體

 臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵。

4、環境條件及設計條件

  4.1環境條件

  4.1.1 溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。

  4.1.2 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。

  4.1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。

  4.1.4 冷卻水: 一般工業自來水。

  4.2設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。

  4.2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。

  4.2.2濕度: 臭氧發生器設計相對濕度≦75%。

  4.2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。

  4.2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。

  4.3氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。

  4.4電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。

5、臭氧發生器設計、制造和檢驗標準

5.1 臭氧發生器設計、制造標準

   5.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；

   5.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》。

 5.2 臭氧發生器檢驗標準

   5.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》。

6、注意事項及售后服務

注意事項：機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。

1．設備質保期

設備保修期為設備出廠之日起一年保修，終身維護；

2．操作、維修人員的培訓

免費安排業主方操作、維護人員培訓，達到：

①操作人員能熟練操作設備；

②維修人員需掌握設備的日常維護和維修工作。

3．用戶走訪

在保修期內不少于一次；檢查設備運行狀況，給用戶提供合理化建議。

4．故障排除

①接到用戶設備出現故障的信息后，當日給用戶明確答復；

5．其他服務

①定期提醒用戶更換易損件，檢查設備及注意事項。

6．質量承諾：

①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。

②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。

③在正常的使用情況下，整機設備使用壽命為10年。

④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：

A、環境過于潮濕或機器結構內部進水而導致產品損失

B、擅自改動產品結構而導致產品損壞

C、因自然災害或其它不可抗力而導致產品損壞

D、因操作不當導致機器出故障。
